İnsanoğlunun dairesel hareketten faydalanması M.Ö. 3500'lü yıllara kadar dayanıyor. Tekerlek ile başlayan serüvenimizde, taşımacılıktan elektrik üretimine, makinelerden robotlara hemen her alanda bu hareketi kullanıyoruz. Dairesel hareketi elde etmenin yollarından biri olarak da yakıtın ihtiva ettiği enerjiyi kullanmaktır. Silindirde gerçkeleşen patlama sonucu elde edilen enerji ile bir cismi aşağı ve yukarı olacak şekilde dikey bir hareket ile gönderip, bu dikey hareketi farklı şekillerde tasarladığımız şaftlar ile dairesel harekete çeviriyoruz. Elimizde dönen bir cisim olunca gerisi hayal gücümüze kalıyor. Alternatörler, pervaneler, dişliler vs.

Dikey hareket ve dairesel hareket

Bugün bu dairesel hareket elde etmede işimize yarayan kritik bir organ var. İnsanın çok uzun yıllardır dostu. Pistonlar…

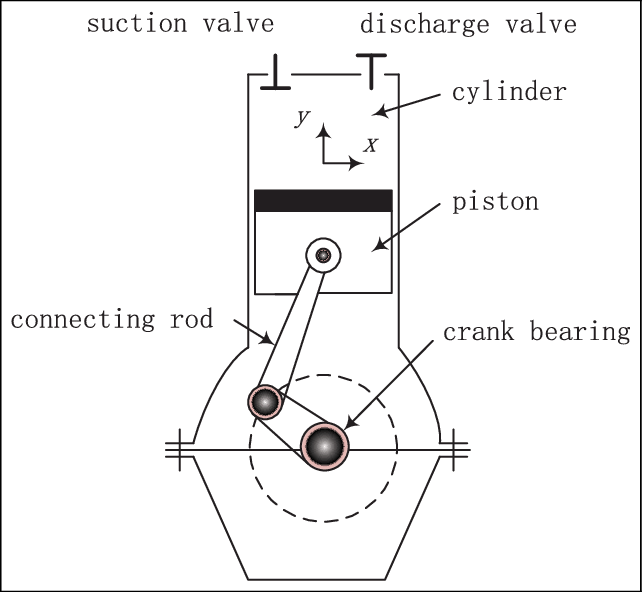

Dikey hareketten dairesel harekete geçiş örneği (1)

4 zamanlı dizel makinelerde genellikle 3 tip pistonla karşılaşıyoruz. Tırtıklı çeneli, düz çeneli ve 3 parçaya ayrılabilen.

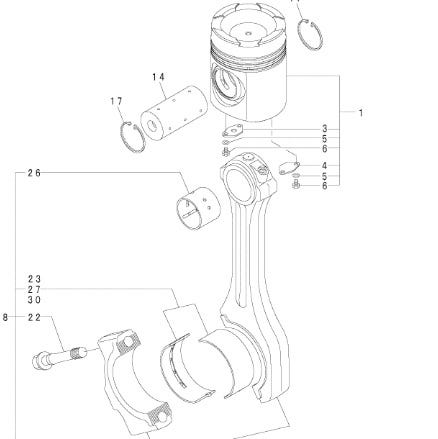

2 parça düz piston (2)
Tırtıklı -Serration- Piston (3)
3 Parça Piston (4)

Bir gemi mühendisinin sıkça şahit olacağı işlerden bir diğeri de piston sökümüdür. Kavere görece daha az teferruatlı olan pistonları sökebilmek için kaverin sökülmüş olması gerekiyor.

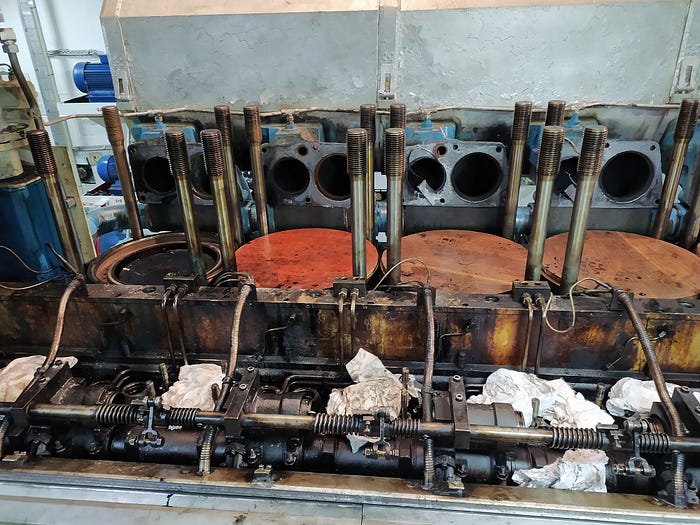

Piston sökümüne hazır kaverleri sökülmüş bir makine

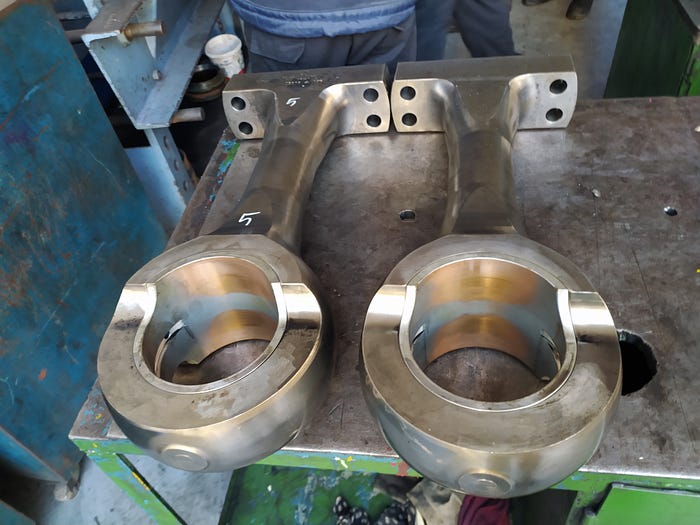

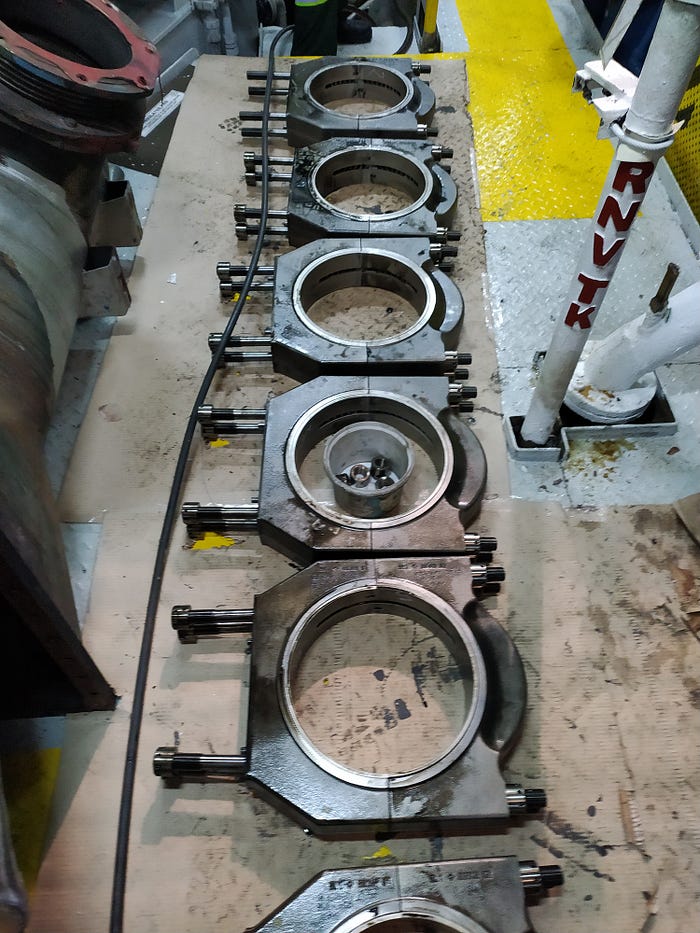

Pistonu krankşafta bağlayan, sanayide “biyel kolu” olarak duyabileceğiniz connecting rodun, civata, saplama yada somunlarının gevşetilmesi gerekmektedir. Bu civatalar kimi zaman lokma ve lokma kolu ile kimi zaman da; hidrolik aparatlar kullanılarak sökülen türde olabilmektedir. Piston çapı büyüdükçe hidrolik aparat kullanım gerekliliği artmaktadır.

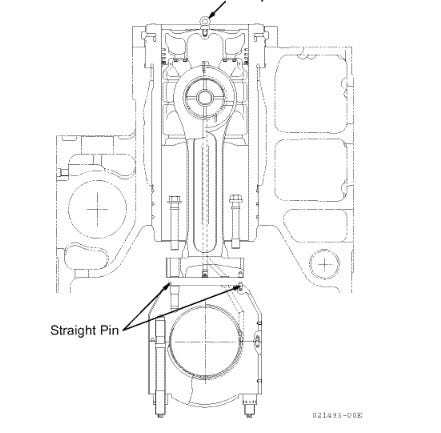

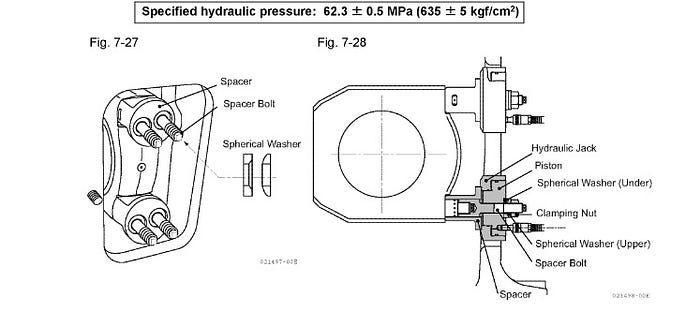

3 parça pistonun hidrolik aparatlar ile sökümü (4)

Makinenin işletilmesinde sürekli olarak faydalanacağımız instruction booklarda yapacağımız bir çok işlem detaylı bir şekilde anlatılmaktadır. Bu işlemleri yıllarca yapmış olan tecrübeli ellerin bu prosedürlerde belirtilen yöntemlerden daha iyilerini geliştirdiğine şahit olabilirsiniz.

Piston sökümü öncesi 150 mm’den büyük çapta olan çoğu makinede silindirin üst kısmında bulunan, ateş çemberi, anti-polishing ring, calibration insert gibi farklı isimlerle adlandırılan çemberin sökülmüş olması gerekiyor.

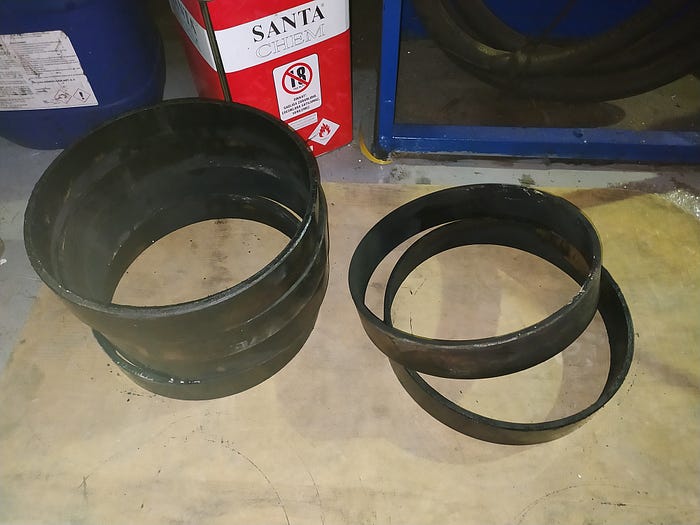

Ateş Çemberi örneği

Ateş çemberi de söküldüğünde alt kepin alınması kalıyor. Alt kepi alınan piston çekilmeye hazır. Genelde piston kafalarında eye bolt takılabilecek civata dişi çekilmiş bir yuva bulunur. Uygun ebatta eye bolt kafaya montelenir ve piston çekilir.

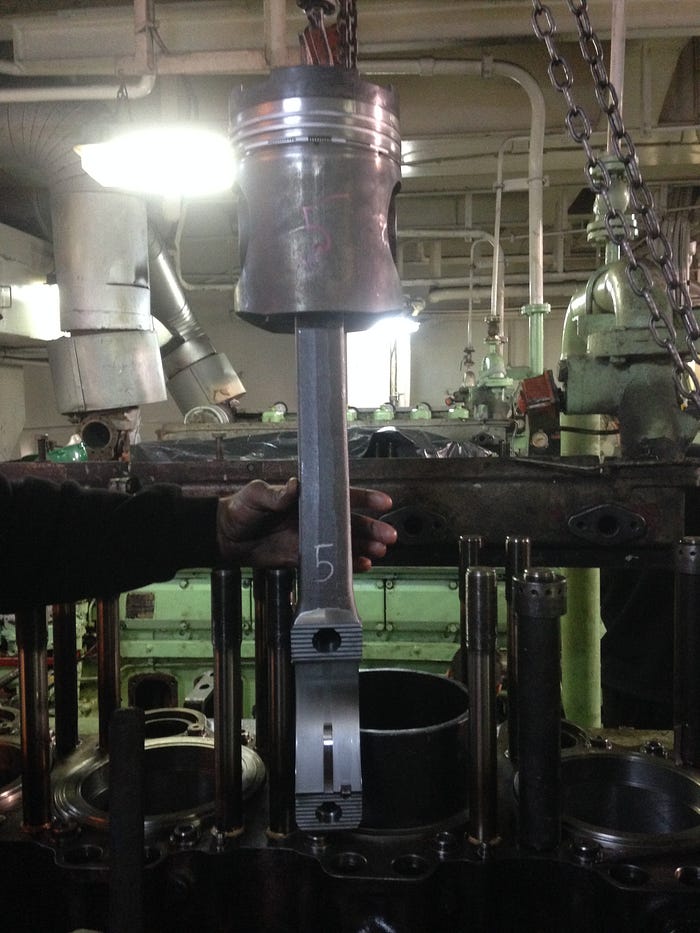

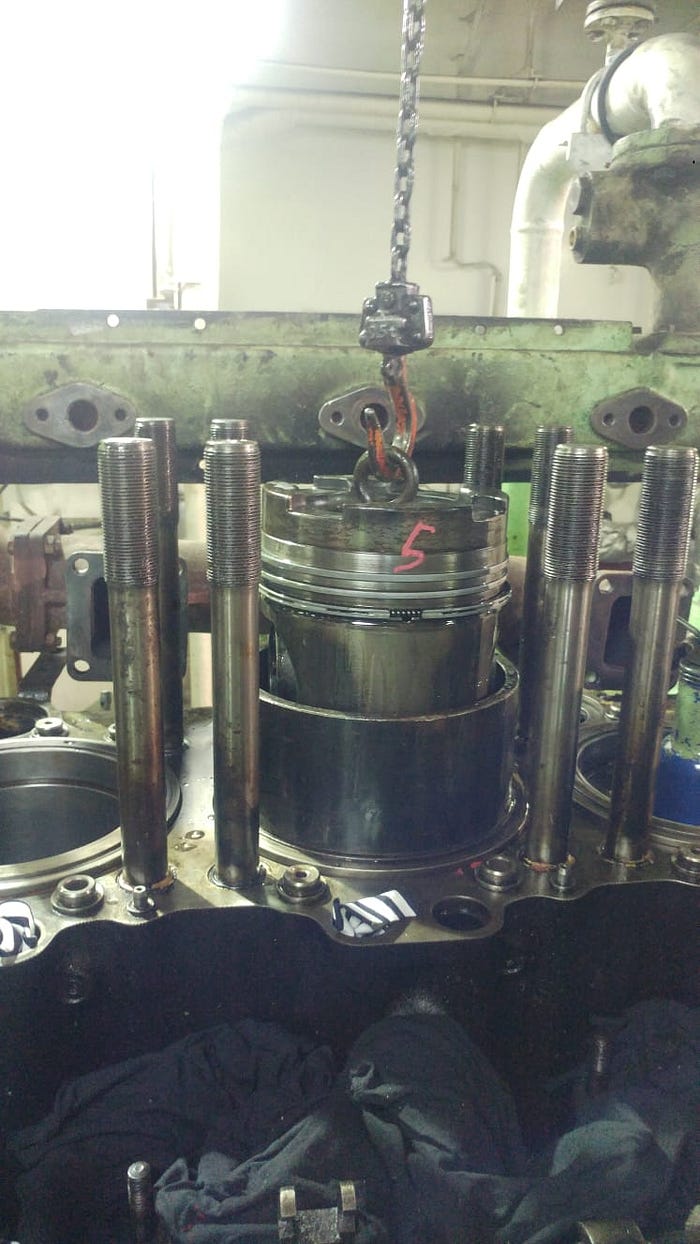

Cayraskal ile kaldırılmış bir piston, montaj öncesi

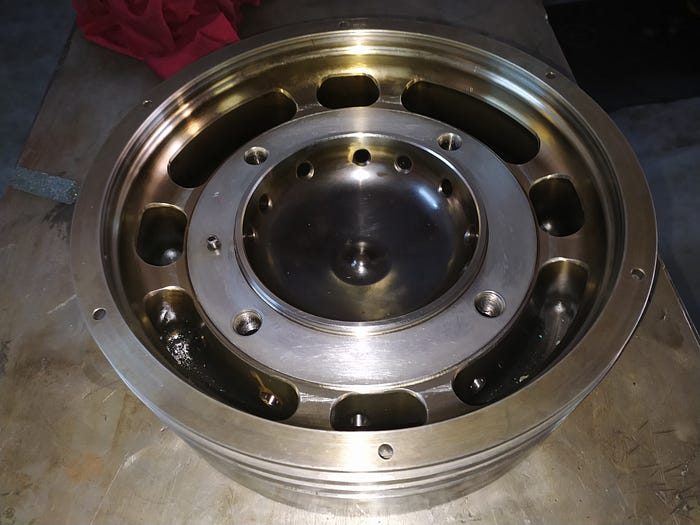

3 parçalı pistonun 2 parçası
3 parçalı pistonun 3. parçası

Pistonlar tamamen demonte edildikten sonra temizlikleri gerçekleştirilir. Kafada segman yuvaları bulunur. Bu yuvalarda yanma sırasında oluşmuş karbon atıklarından arındırılması, daha sonra montaj esnasında sorun yaratmaması için önemlidir. Kafa dikkatlice temizlenir. İnce temizliği tornaya bağlanarak 400 kum gibi ince aşındırıcı partiküller içeren zımpara tercihleriyle kanalların temizliği gerçekleştirilir.

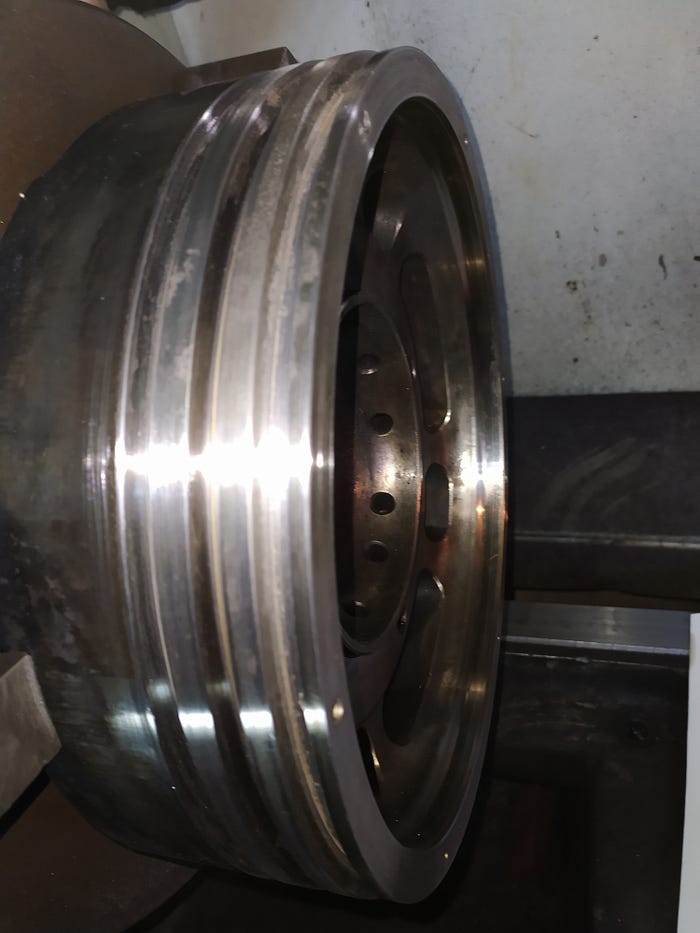

Kanal temizliği için tornaya bağlanmış bir piston crown

Temizlik sonrası piston kanallarının ölçümleri, piston connecting rodunun sıkılması ve ölçülmesi yapılır. Yüzey yüzeye çalışan yüzeyler incelenir. Kafalara çatlak boya testi yapılması faydalıdır.

Gaz taşı ile temizlenmiş crown çalışma yüzeyi
Connecting rodun piston tarafında bulunan burcu (small end bush). Burç çalışma nedeniyle sarı malzeme üzerinde bulunan koruyucu katmanın kaybolduğu görülmekte. Değişmesi önerilir

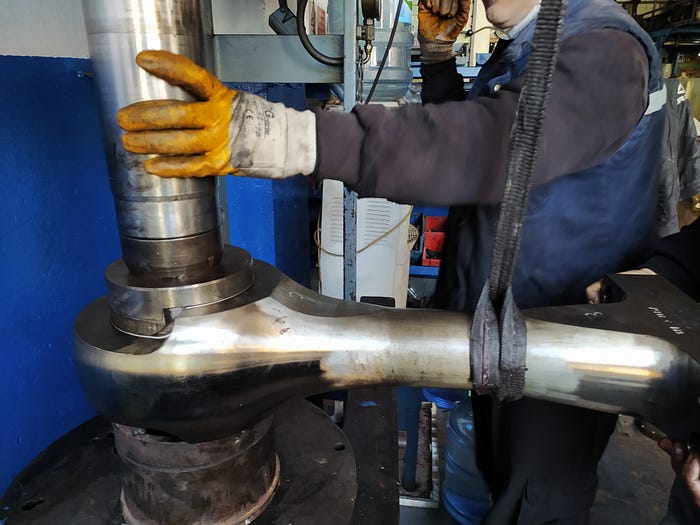

Piston connecting rod small end bush pres yardımıyla sökümü

Makine parçalarının montajı sırasında metalin esneme ve büzülme özelliğinden sıklıkla faydalanılır. Bu özellikten faydalanılan yerlerden biri de piston pin burcunun montajı sırasındadır. Sıvı azot yardımıyla soğutulan burç özel eldivenlerle alınır ve piston koluna montajı gerçekleştirilir. Sıvı azot kullanılması sırasında buharlaşan azot atölyede esrarengiz bir atmosfer oluşturabilir.

Sıvı azotta soğutma işlemi
Yenilenen burçlar

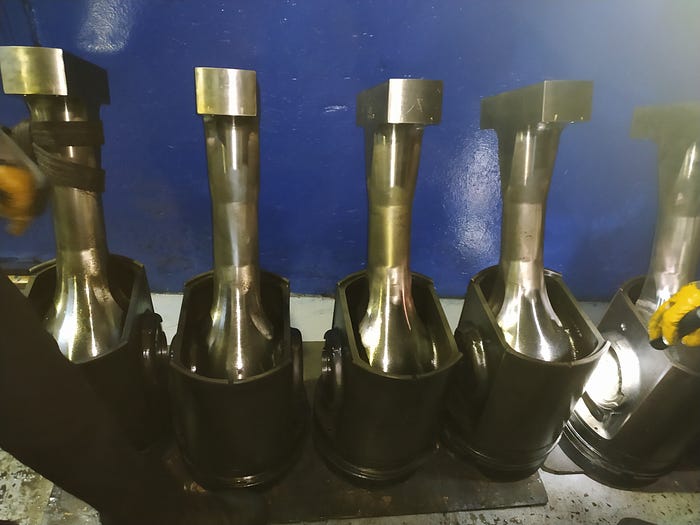

Tüm temizlik, kontrol, ölçüm ve yenileme işlemleri biten pistonumuz montaja hazırdır. Segmanların gerekmesi halinde yenilenmesiyle birlikte montajı tamalanır. Segman açıklıklarının doğru konumlandırılması ve segmanda bulunan markaların doğru yerde olduğunun kontrol edilmesi önemlidir. Segman klerenslerinin de üretici kiabında verilen aralıkta olduğu kontrol edildikten sonra montaj tamamlanabilir.

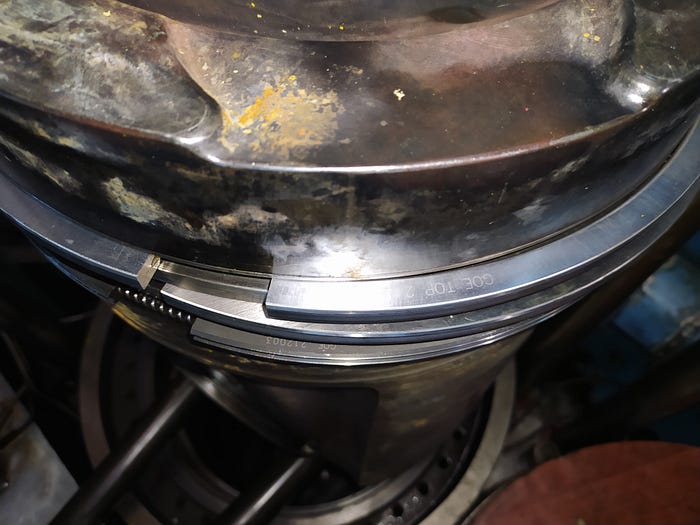

Markaların üstte kaldığından ve segmanların doğru sırayla konulduğunun kontrolü önemlidir.

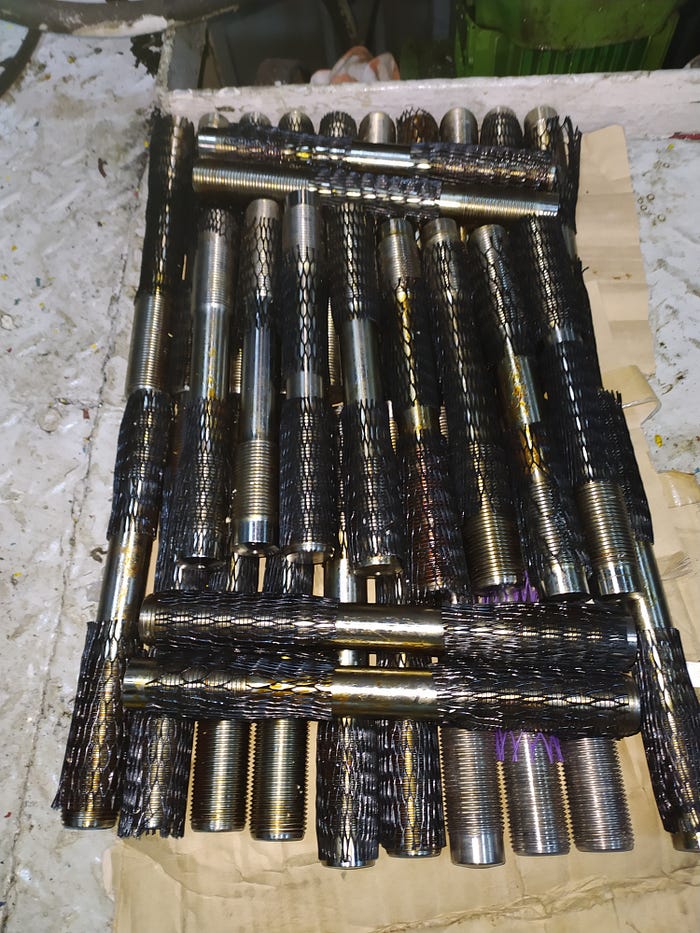

Her majör bakım sonrası yeni connecting rod saplama ve civataları kullanılması tavsiye edilir
